ZR748H-2 煤气切断阀
首页 > 产品展示 > 泄爆阀 > ZR748H-2 煤气切断阀

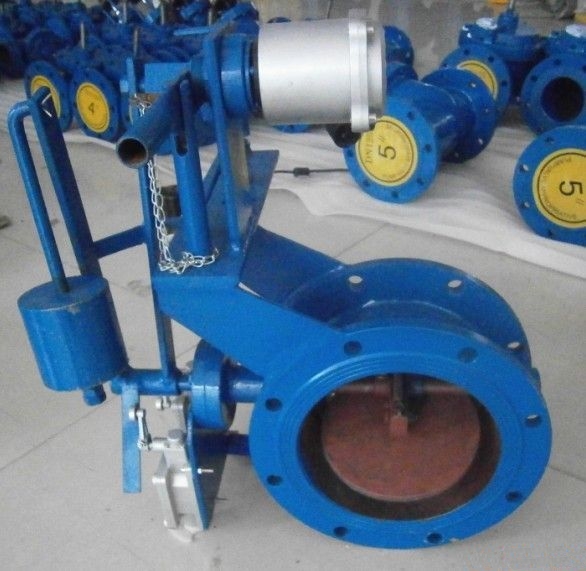

ZR748H-2 煤气切断阀
气体切断阀系列阀门在钢铁企业炼铁高炉热风炉系统广泛使用，主要作为烟道阀、空气切断阀、煤气切断阀、废气阀、冷风使用，是原烟遂阀、空气、煤气切断阀的更新换代产品
发布时间：2019-05-22
产品介绍

气体切断阀系列阀门在钢铁企业炼铁高炉热风炉系统广泛使用，主要作为烟道阀、空气切断阀、煤气切断阀、废气阀、冷风使用，是原烟遂阀、空气、煤气切断阀的更新换代产品，其阀门的结构作了较大改进，可完全满足顶燃式热风炉、球式热风炉况的工艺要求，更适用于内燃式热风炉，是一种远距离操作和自动控制的切断设备，控制信号采用24V接近开关。

产品概述

由冶金工业部马鞍山钢铁设计研究院开发设计，本厂生产制造的新型换代产品。电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀
切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。

本产品主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶，亦可提供聚
四氟乙烯密封圈的特殊产品。

技术规格

1、电磁铁一般按流220V，电容量约为220VA供货（特殊要求时本厂也可供货）
2、阀的公称压力为PN0.1MPA。
3、蝶阀有关尺寸见附表1（法兰与JB81-59一致）。
4、切断时间：一秒
5、介质温度：-20~180℃。
6、环境温度：-20~60℃。

电磁式煤气安全阀尺寸表
DN D D1 D2 L L1 L2 H b Z-φd
100 205 170 145 120 360 250 550 14 4-18
150 260 225 200 145 410 250 590 16 8-18
200 315 280 255 145 465 250 640 18 8-18
250 370 335 310 180 520 250 690 22 12-18
300 435 395 362 180 580 300 740 22 12-23
350 485 445 412 200 630 300 790 22 12-23
400 535 495 462 200 680 300 840 22 16-23
450 590 550 518 200 740 300 880 24 16-23
500 640 600 568 270 780 300 930 24 16-23
600 755 705 670 270 895 400 1020 24 20-25
700 860 810 775 270 1010 400 1100 24 24-25
800 975 920 880 270 1125 400 1190 26 24-30
900 1075 1020 980 270 1225 400 1280 26 24-30
1000 1175 1120 1080 300 1345 400 1360 26 28-30



温馨提示：“”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
